Быстросъём для экскаватора: устройство, виды и подбор
Быстросъём для экскаватора, также называемый квик-каплером, представляет собой соединительное устройство для быстрой замены навесного оборудования. С его помощью можно менять ковш, гидромолот, рыхлитель и другую навеску без длительного демонтажа крепёжных пальцев.
Применение быстросъёмного устройства сокращает время простоя техники и позволяет быстрее переходить от одной рабочей операции к другой. Это особенно удобно, если в течение смены экскаватор используется для копания, планировки, рыхления или погрузки.
Как работает быстросъём на экскаваторе
Квик-каплер устанавливается между рукоятью экскаватора и навесным оборудованием. При присоединении устройство захватывает крепёжные пальцы ковша или другой навески, после чего фиксирует их в рабочем положении.
Принцип работы зависит от конструкции быстросъёма. В механических моделях фиксация выполняется вручную с помощью винтового, пружинного или другого предусмотренного производителем механизма. В гидравлических устройствах замок приводится в действие гидроцилиндром и управляется из кабины экскаватора.
После соединения оператор должен проверить, что крепёжные элементы полностью зафиксированы, а между быстросъёмом и навесным оборудованием отсутствует недопустимый люфт.
Какие бывают виды быстросъёмов
Механические быстросъёмы
Механические модели отличаются сравнительно простой конструкцией и не требуют подключения к гидравлической системе экскаватора. Для установки или снятия навесного оборудования оператору необходимо вручную привести фиксирующий механизм в рабочее положение.
В зависимости от конструкции механические быстросъёмы могут быть:
- винтовыми — крепёжный механизм затягивается вручную и обеспечивает плотную фиксацию навесного оборудования;
- пружинными — в конструкции используется пружинный фиксатор, правильность закрытия которого необходимо проверять перед началом работы.
Гидравлические быстросъёмы
Гидравлический квик-каплер подключается к гидросистеме экскаватора. Оператор может зафиксировать или освободить навесное оборудование из кабины, поэтому его замена занимает меньше времени.
Такие модели подходят для интенсивной эксплуатации и частой смены навески. При подборе необходимо учитывать параметры гидросистемы, конструкцию быстросъёма и совместимость с конкретной моделью экскаватора.
Как правильно подобрать быстросъём
Быстросъём можно подобрать по модели спецтехники или по размерам крепления. Для точного подбора необходимо учитывать следующие параметры:

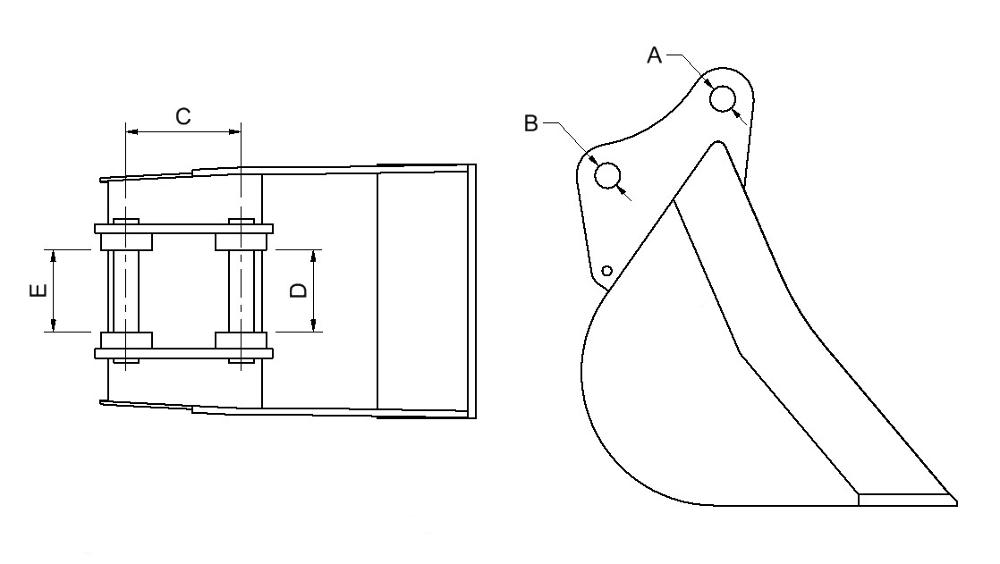

- Диаметр пальцев. Измеряются диаметры крепёжных пальцев или отверстий, обозначенных на схеме как A и B.
- Межосевое расстояние. Расстояние между центрами пальцев, обозначенное как C, влияет на положение и рабочий угол ковша.
- Ширина крепления. Необходимо измерить расстояние между проушинами ковша или другого навесного оборудования. На схеме используются обозначения D и E.
- Модель и масса экскаватора. Быстросъём должен соответствовать классу и эксплуатационной массе техники.
- Тип навесного оборудования. Следует учитывать, с какой навеской будет использоваться устройство: ковшом, гидромолотом, рыхлителем или другим оборудованием.
- Условия эксплуатации. Для регулярной работы с ударным оборудованием особенно важны прочность конструкции и отсутствие недопустимого люфта.
Даже небольшое несоответствие размеров может привести к неправильной посадке навесного оборудования, изменению рабочего угла ковша и ускоренному износу креплений. Перед заказом рекомендуется сверить размеры и модель техники со специалистом.
Литой или сварной быстросъём
По способу изготовления быстросъёмы могут иметь литое или сварное исполнение. Выбор зависит от конструкции устройства, предполагаемой нагрузки и условий эксплуатации.
Литые быстросъёмы
Литые модели обычно отличаются цельной конструкцией и могут быть более доступными по стоимости. При выборе необходимо учитывать качество изготовления, толщину рабочих элементов и допустимую нагрузку. Возможность ремонта конкретной модели зависит от характера повреждения и рекомендаций производителя.
Сварные быстросъёмы
Сварные модели часто выбирают для интенсивной эксплуатации и работы с ударным навесным оборудованием. При этом надёжность быстросъёма определяется не только способом изготовления, но и качеством металла, сварных соединений и фиксирующего механизма.
Что проверить перед началом работы
- соответствие быстросъёма модели и массе экскаватора;
- правильность положения крепёжных пальцев;
- полное закрытие фиксирующего механизма;
- отсутствие трещин, деформаций и чрезмерного люфта;
- исправность гидравлических соединений у гидравлической модели;
- надёжность соединения при пробном подъёме навесного оборудования на небольшой высоте.
Проверку и эксплуатацию устройства необходимо выполнять в соответствии с требованиями производителей быстросъёма, навесного оборудования и экскаватора.
Где подобрать быстросъём и комплектующие
В каталоге «Техно-Экс» представлены быстросъёмы для экскаваторов, а также комплектующие для быстросъёмных устройств. При подборе специалисты помогут проверить совместимость оборудования по модели техники, диаметру пальцев и размерам крепления.
Также можно перейти в раздел ковшей для экскаваторов и подобрать совместимое навесное оборудование.
