Опорные и поддерживающие катки: в чём разница и когда требуется замена
Почему важно различать катки гусеничной ходовой части
Опорные и поддерживающие катки входят в состав гусеничной ходовой части экскаватора, но выполняют разные задачи. Опорные катки принимают вес машины и работают с нижней ветвью гусеницы, а поддерживающие удерживают её верхнюю ветвь и не дают цепи чрезмерно провисать. Ошибка при определении детали может привести к неправильному заказу, простою техники и повторному ремонту.

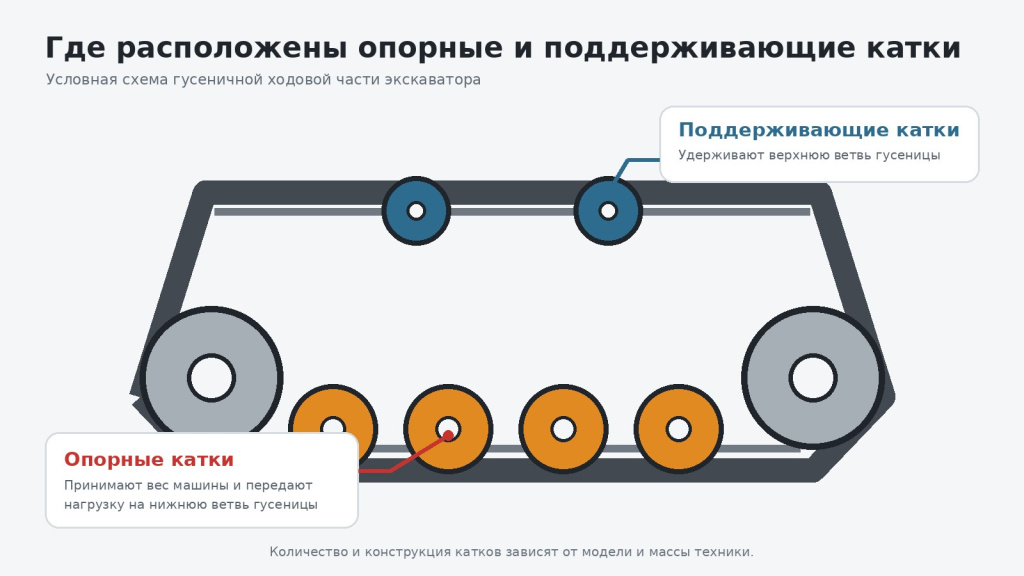

Где находятся опорные и поддерживающие катки
Опорные катки установлены в нижней части гусеничной тележки. Во время движения они катятся по внутренней поверхности звеньев и передают нагрузку от рамы на гусеницу. Их количество зависит от массы, длины тележки и конструкции техники: чем тяжелее машина, тем больше точек опоры требуется для равномерного распределения нагрузки.
Поддерживающие катки расположены выше, между ведущей звездой и направляющим колесом. Они поддерживают верхнюю ветвь цепи, уменьшают её провисание и помогают сохранять правильную траекторию движения. На компактной технике может использоваться один такой каток, на более длинной тележке — несколько.

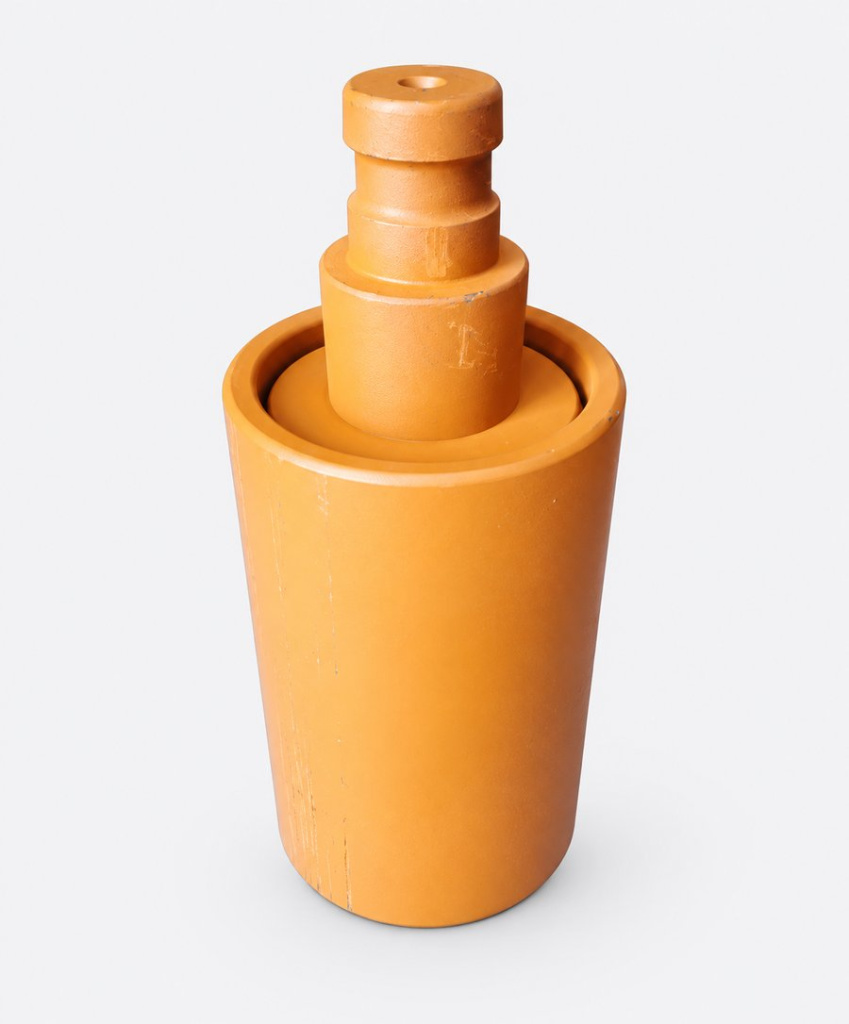

Что такое опорный каток
Опорный каток экскаватора работает под постоянной нагрузкой и непосредственно участвует в распределении веса машины. Его корпус вращается вокруг оси, а уплотнения удерживают смазку и защищают внутренние поверхности от воды, песка и абразивной пыли. В зависимости от конструкции ходовой части применяются однобортные и двубортные исполнения.
На опорные катки воздействуют масса экскаватора, удары при движении по камням, боковые нагрузки при разворотах и загрязнения, набившиеся внутрь тележки. Поэтому они обычно изнашиваются интенсивнее поддерживающих и требуют регулярного осмотра всей нижней группы.

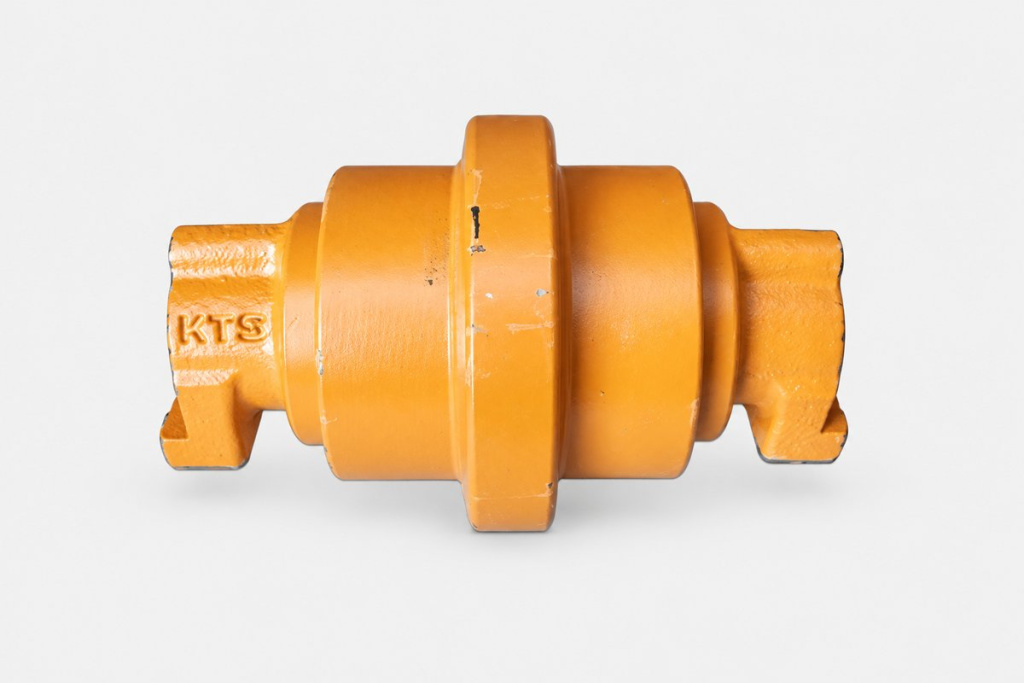

Что такое поддерживающий каток
Поддерживающий каток не принимает основной вес машины. Его задача — удерживать верхнюю часть гусеничной цепи, ограничивать провисание и снижать удары звеньев о раму. Несмотря на меньшую нагрузку, узел также работает в пыли и грязи, поэтому повреждение уплотнений быстро приводит к потере смазки и износу внутренних деталей.
Неисправность поддерживающего катка может сопровождаться стуком сверху тележки, неравномерным движением верхней ветви цепи и следами контакта гусеницы с рамой. Такие признаки важно отличать от неправильного натяжения и неисправности ленивца или натяжного механизма.

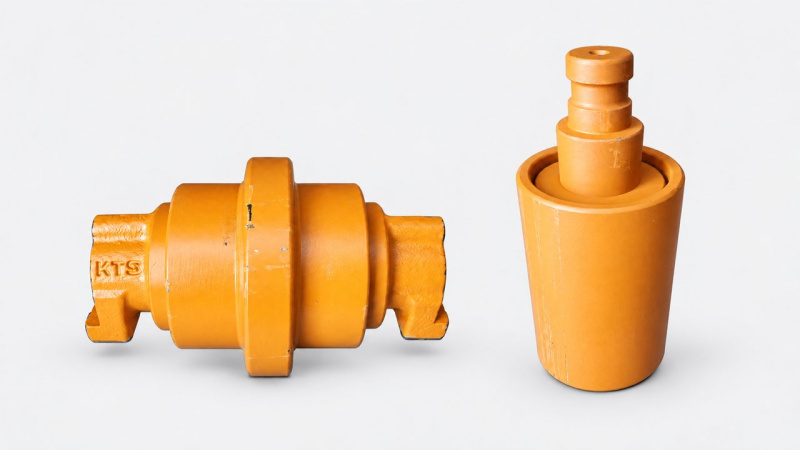

Главные различия между катками
- Расположение. Опорные катки находятся снизу тележки, поддерживающие — над верхней ветвью гусеницы.
- Нагрузка. Опорные воспринимают массу машины, поддерживающие удерживают и направляют верхнюю часть цепи.
- Количество. Нижних катков обычно больше; число верхних зависит от длины и конструкции тележки.
- Характер износа. Опорные сильнее страдают от ударов, веса и боковых нагрузок, а поддерживающие — от провисания цепи, загрязнения и повреждения уплотнений.
- Конструкция и крепление. Размеры, профиль бортов, оси и посадочные элементы отличаются, поэтому детали не являются взаимозаменяемыми.
Признаки износа опорных и поддерживающих катков
Утечка смазки
Масляные следы возле оси или по краям корпуса указывают на нарушение герметичности. После потери смазки внутрь попадают вода и абразивные частицы, поэтому износ втулок, подшипников и рабочих поверхностей резко ускоряется. Такой каток необходимо очистить и проверить, не дожидаясь заклинивания.
Люфт и посторонний шум
Стук, скрежет, гул или заметное перемещение корпуса относительно оси могут говорить об износе внутренних деталей. Источник шума определяют на очищенной ходовой части, последовательно проверяя каждый узел. Звук, возникающий только под нагрузкой, также может быть связан с растянутой цепью или неправильным натяжением.
Плоские участки и заклинивание
Если каток перестаёт свободно вращаться, цепь начинает скользить по одной части его поверхности. В результате появляется плоская площадка, локальный перегрев и ускоренная выработка звеньев. Эксплуатация с заклинившим катком способна повредить гусеничную цепь и соседние элементы тележки.
Неравномерная выработка бортов
Износ только с одной стороны часто указывает не только на неисправность катка, но и на перекос рамы, неправильное натяжение, боковые нагрузки или различный износ правой и левой тележки. В этом случае замены одной детали недостаточно: нужно найти причину смещения цепи.
Перегрев после работы
Заметно более высокая температура одного катка по сравнению с соседними может быть признаком повышенного трения, недостатка смазки или начинающегося заклинивания. Температуру сравнивают после одинаковой нагрузки, соблюдая осторожность и не касаясь горячих деталей руками.
Как понять, какой именно каток неисправен
- Шум и удары снизу тележки: в первую очередь проверяют опорные катки, звенья и башмаки.
- Стук в верхней части ходовой: осматривают поддерживающие катки и проверяют провисание цепи.
- Гусеница смещается в сторону: оценивают борта катков, люфт, натяжение и геометрию рамы.
- Цепь касается верхней части тележки: возможны износ поддерживающего катка, чрезмерное провисание или растяжение цепи.
- Один участок сильно нагревается: проверяют вращение конкретного катка и состояние уплотнений.
Диагностику лучше проводить после мойки ходовой части. Грязь и налипший грунт скрывают утечки, мешают увидеть трещины и могут создавать временный шум, похожий на неисправность узла.
Почему катки изнашиваются раньше срока
Ресурс сокращают чрезмерное натяжение гусеницы, частые развороты на месте, движение поперёк склона, работа на каменистом грунте и забитая грязью тележка. При слишком сильном натяжении растёт нагрузка на катки, ленивец, ведущую звезду и цепь. При слабом натяжении увеличиваются удары и риск схода гусеницы.
Новый каток также может быстро износиться при работе с вытянутой цепью и повреждёнными звеньями. Поэтому перед заменой важно оценить всю ходовую часть и сравнить состояние деталей на обеих сторонах машины.
Когда каток необходимо заменить
Замена требуется при заклинивании, значительном люфте, утечке смазки, трещинах корпуса, повреждении креплений или износе рабочей поверхности за пределами допуска производителя. Небольшие следы эксплуатации сами по себе не означают критическую неисправность: решение принимают по результатам осмотра и измерений.
Менять все катки одновременно необязательно. Если соседние узлы свободно вращаются, герметичны и имеют допустимый износ, можно заменить только неисправную деталь. Однако при близкой к предельной выработке нескольких катков поэтапный ремонт может привести к повторному простою и дополнительным затратам на разборку.
Как правильно подобрать каток
Надёжнее всего подбирать деталь по каталожному номеру, марке, модели и серийному номеру машины. У техники одной модели могут встречаться разные варианты ходовой части, поэтому название экскаватора не всегда гарантирует совместимость.
Если артикул неизвестен, для проверки потребуются:
- тип катка — опорный или поддерживающий;
- общая длина и наружный диаметр корпуса;
- ширина рабочей поверхности и профиль бортов;
- размеры оси и посадочных элементов;
- расстояния между точками крепления;
- фотографии катка, креплений и шильдика машины.
Размеры сильно изношенной детали могут отличаться от номинальных, поэтому результаты желательно сверять с каталогом производителя. Для дистанционного подбора полезно фотографировать измерительный инструмент непосредственно на детали.
Что проверить после установки
Перед монтажом очищают посадочное место, осматривают крепёж и проверяют отсутствие деформации рамы. После установки каток должен вращаться без перекоса и заедания. Затем регулируют натяжение гусеницы по инструкции производителя и проверяют положение цепи относительно бортов.
После первых часов работы рекомендуется повторно осмотреть крепления, убедиться в отсутствии течи, перегрева и постороннего шума. Регулярная очистка тележки и контроль натяжения помогают продлить ресурс катков и металлической гусеницы.
Частые вопросы о катках экскаватора
Можно ли работать с потёкшим катком?
Продолжительная эксплуатация нежелательна. После потери смазки узел быстрее изнашивается и может заклинить, повредив цепь и соседние детали. Каток следует очистить, проверить и заменить при подтверждённой потере герметичности.
Нужно ли менять катки парами?
Обязательной парной замены нет. Решение зависит от фактического состояния узлов. Если второй каток имеет большой люфт, утечку или близкую к предельной выработку, разумнее заменить оба во время одного ремонта.
Почему новый каток быстро начал изнашиваться?
Причиной могут быть чрезмерное натяжение, перекос рамы, вытянутая цепь, изношенные звенья, неправильный подбор или ошибка монтажа. До установки следующей детали необходимо проверить всю тележку и устранить источник повышенной нагрузки.
Можно ли определить неисправность только по шуму?
Нет. Похожие звуки создают цепь, башмаки, ведущая звезда, ленивец и посторонние предметы в ходовой части. Вывод делают после очистки, визуального осмотра, проверки вращения, люфта и температуры каждого узла.
Где подобрать катки для экскаватора
В каталоге «Техно-Экс» представлены опорные катки и поддерживающие катки для спецтехники. Для проверки совместимости сообщите модель и серийный номер машины, артикул старой детали либо предоставьте фотографии и основные размеры. Это поможет подобрать каток под конкретную ходовую часть и избежать простоя из-за несовместимой запчасти.
