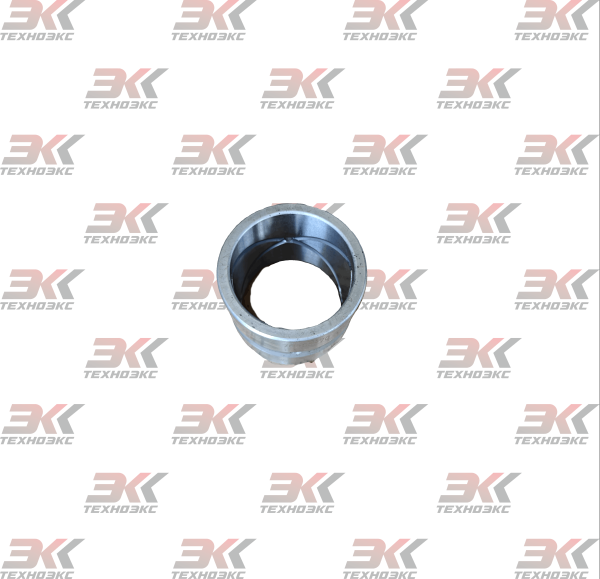

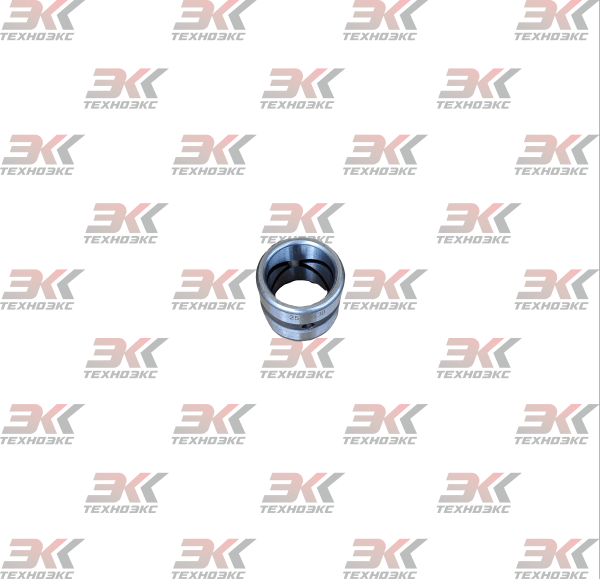

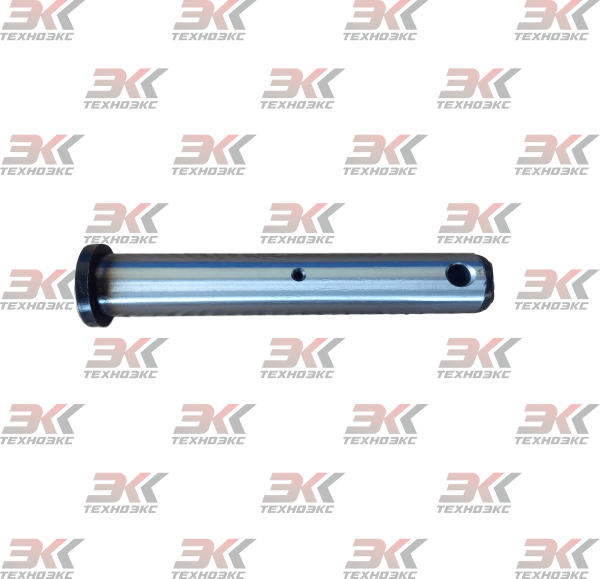

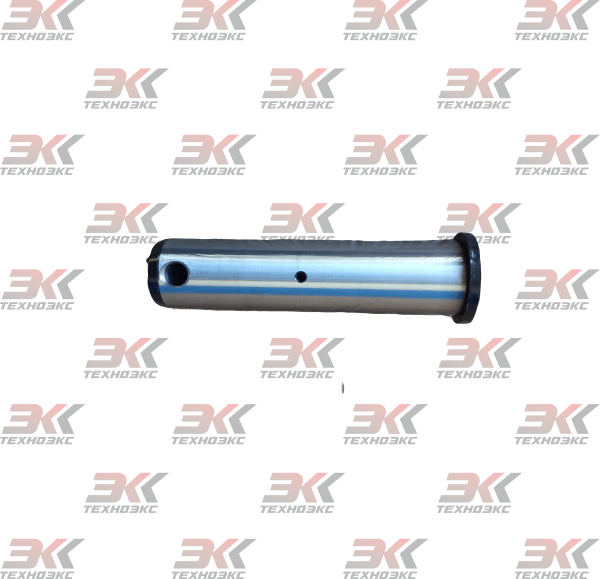

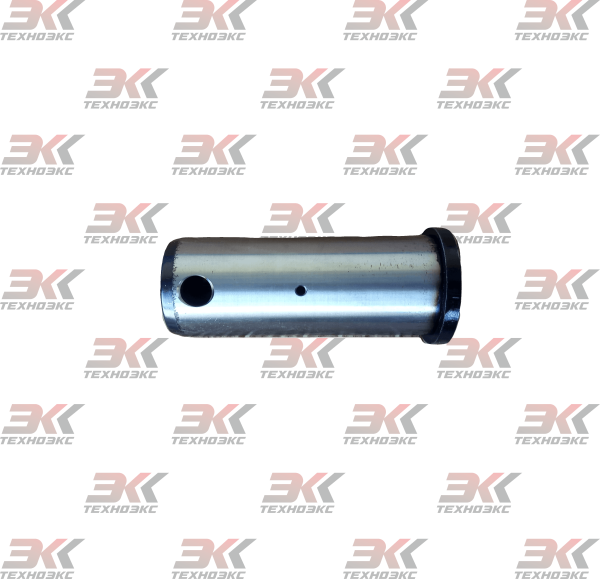

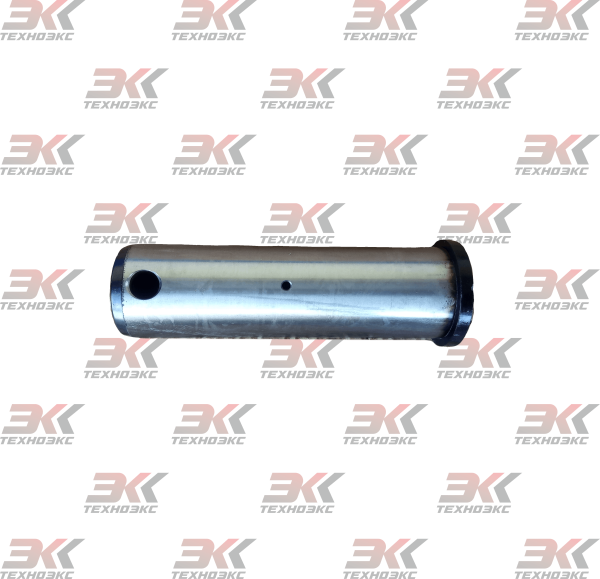

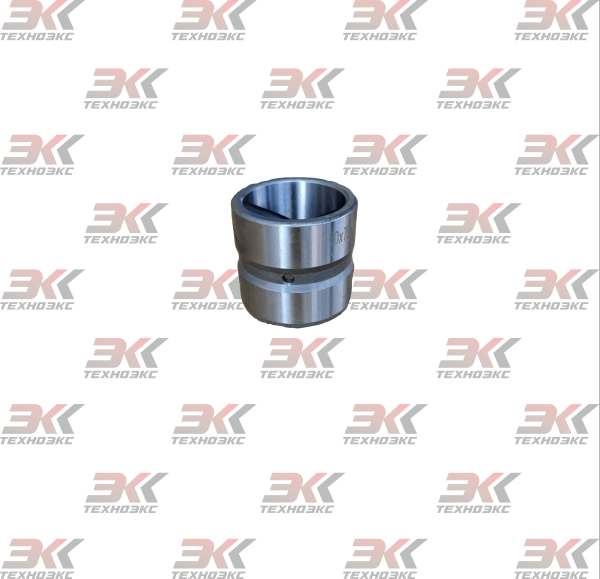

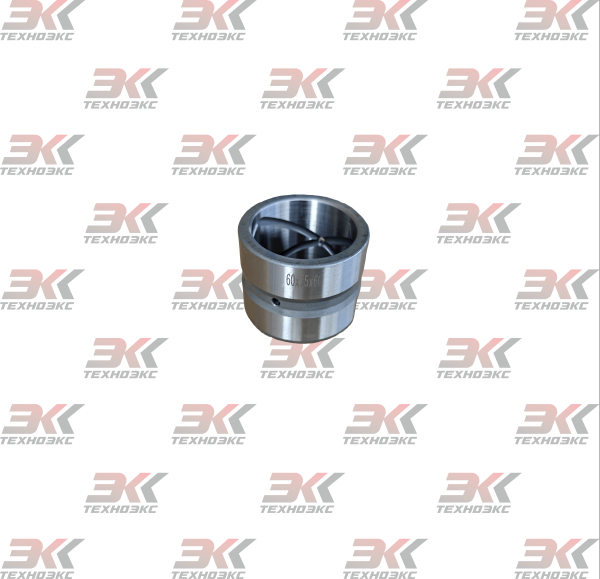

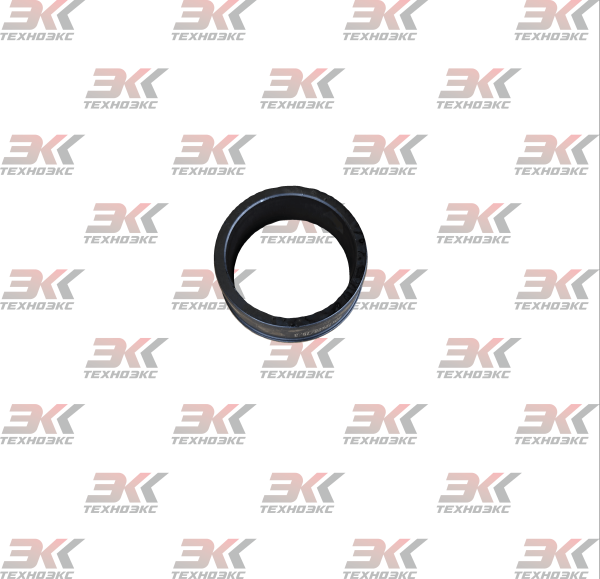

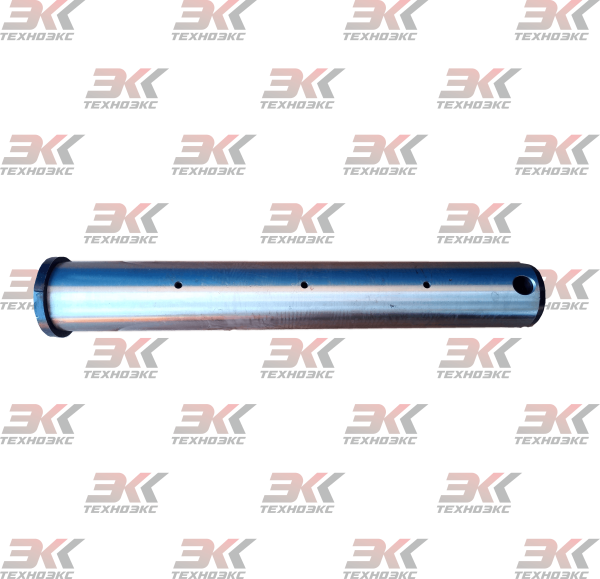

На первый взгляд может показаться, что палец и втулка должны входить в отверстие максимально плотно — так соединение будет жёстче. Но на деле небольшой зазор между ними нужен по нескольким важным причинам:
1. Обеспечить подвижность. Стрела экскаватора работает под динамическими нагрузками: при движении возникают изгибы, перекосы, передача усилий от ковша или рукояти. Зазор даёт пальцу свободу вращаться или смещаться внутри втулки, без заеданий.
2. Разместить смазочную плёнку. Между деталями формируется тонкий слой смазки. Он снижает трение, предотвращает прямой металлический контакт, а ещё помогает вымывать абразивные частицы (песок, пыль), которые могут попасть в узел.
3. Компенсировать температурные расширения. При работе металл нагревается, и детали немного меняют размеры. Небольшой зазор «запасает» место для этого расширения, иначе соединение может заклинить. Особенно это актуально, если палец и втулка сделаны из разных материалов (например, стальной палец и бронзовая втулка) — у них коэффициенты теплового расширения неодинаковы.
4. Упростить сборку. В реальных условиях идеальная соосность отверстий в стреле, проушинах и других элементах недостижима. Небольшой зазор помогает собрать узел, даже если есть минимальные отклонения в геометрии — иначе деталь просто не встанет на место.
Важно соблюдать баланс! Слишком маленький зазор ведёт к заклиниванию, перегреву и ускоренному износу из-за сухого трения. А слишком большой вызывает люфт: появляются ударные нагрузки, соединение начинает стучать, ускоряется износ, а в итоге палец может начать бить напрямую по посадочному отверстию в проушине стрелы — и оно деформируется (превратится в овал).
Поэтому при обслуживании экскаватора регулярно проверяют зазор (щупом или индикатором) и поддерживают его в рекомендованных пределах. Если зазор заметно увеличился — втулку или палец пора менять.
